Helautomatisk 5-tråds krimp- og tinningsmaskin

Helautomatisk enkeltende, 5-tråds kutting, stripping, crimping og tinningsmaskin, trådklipping, stripping, krimping, tinning, trådkutting, stripping, crimping. Tinningsmaskin, trådkrimping, tinningsmaskin

Maskinen er designet for automatisk å kutte og strippe ledninger, en enkeltende-krimpterminal, og den andre enden dyppe tinn. Med høy effektivitet og høy presisjon.

Egenskaper

Maskinmål (L*W*H): 1210*770*1370 mm.

Maskinvekt: 450 KG.

Funksjoner:

1. Kontrollsystem: Delta PLC.

2. Sylinder: Tyskland Mayer.

3. Solenoidventil: Festo, Tyskland.

4. Skrueguide: Taiwan-sølv.

5. Servomotordrift: Hechuan (valgfritt med Mitsubishi).

6. Pneumatiske komponenter: SMC

7. Temperaturkontrolltabell: Omron

Fordeler:

1. Fabrikkdirekte salg, utmerket kvalitet, datamaskinens berøringsskjerm med kinesisk/engelsk operasjonsmeny er enkel å lære og bruke.

2. Bruk av importerte høypresisjonsdeler, stabil ytelse.

3. Operasjonen er enkel, lengden på ledningen, kuttehastigheten, tiden for nedsenkingstinn, og antall ganger tinnen dypper er fullstendig berørt av berøringsskjermen, som innser at noen ledninger som er vanskelige å tinn, dyppes i tinnboksen.

4. Blyfri tinnovn oppfyller høye miljøvernstandarder; har en automatisk tinnskrapingsenhet, som gjør den kuttede tråden lys uten tinnrester; tinnskrapetiden kan stilles inn slik at tinntapet når bunnen; Tinnen er bøyd i 90 graders vinkel, og tinnmunningen er jevn.

Spesifikasjon

Gjenstandsverdi

Opprinnelsessted: Kina

Bruk Begge ender kuttet, strippe, den ene enden vri dyppeform, den ene enden krimp

Garanti 1 år

Effektivitet 6000-8000/t avhenger av produktet

Relevant ledning AWG18-24 / AWG24-32

Skjærelengde 15–1000 mm

Skjæretoleranse 0,2+/-0,02* lengde

Stripping-lengde 0-9 mm

Vridningslengde 3-9 mm

Tinningslengde 0,5–9 mm

Krimpekraft 2T, tilpasset

Lufttilførsel 0,5~0,7MPA

Trådklipping, stripping, crimping, tinning, trådkutting, stripping, crimping, tinningsmaskin, trådkrimping, tinningsmaskin

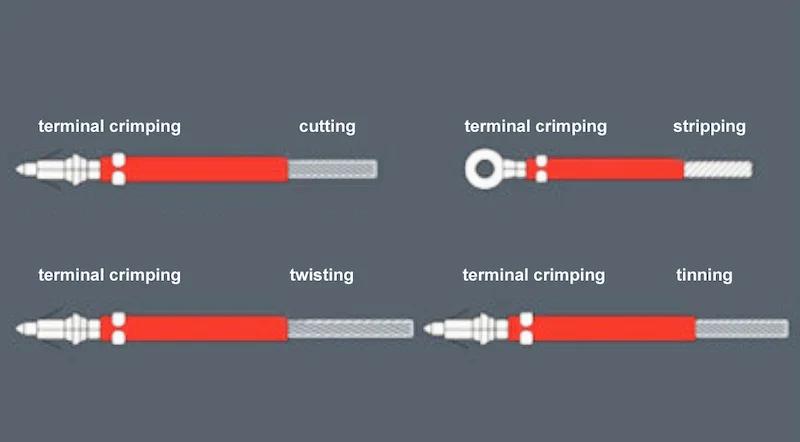

eksempelvisning av Wire cutting stripping Crimping Tinning, Wire cutting Crimping Crimping Tinning maskin, Wire Crimping Tinning Machine

Hva er hovedfunksjonene til den fullautomatiske 5-tråds klipp-, stripp-, klem- og fortinningsmaskinen?

Denne industrielle maskinen utfører fire nøkkelfunksjoner i en automatisk sekvens: den kutter tråder presist til lengde, stripper isolasjon fra begge ender, klemmer terminaler på de stripete endene, og kan eventuelt dyppe de eksponerte trådgjengene i et tinnbad for fortinning. Denne integrerte prosessen er designet for effektiv ende-behandling av opptil fem tråder samtidig, noe som gjør den ideell for kabelharniskproduksjon.

Hvilke industrielle komponenter sikrer påliteligheten og presisjonen til denne maskinen?

Maskinen er bygget med høykvalitets industrielle komponenter for holdbarhet og konsistent ytelse. Den har en Delta programmerbar logisk styring (PLC) for presis, programmerbar kontroll av alle operasjoner. Den bruker Festo pneumatiske ventiler for pålitelig og rask aktivering. Denne robuste konstruksjonen, kombinert med en solid 450 kg ramme, sikrer høy presisjon, repeterbarhet og minimal nedetid i krevende produksjonsmiljøer.

Hvilke typer produksjon er denne automatiske trådklemmemaskinen best egnet for?

Denne maskinen er spesielt utviklet for industriell kabelharnisk- og trådmonteringsproduksjon. Den utmerker seg i serieproduksjon av trådleadere som krever en terminal i den ene enden og en fortinnet eller stripete ende i den andre. Den er ideell for bil-, apparat-, kontrollpanel- og annen elektronikkproduksjon der høyt volum, konsistens og presis avslutning av flere tråder er nødvendig.

Hvordan fordeler automatiseringen trådbehandlingsarbeidsflyten?

Full automatisering øker produktiviteten og kvaliteten betydelig. Den eliminerer flere manuelle trinn—klipping, stripping, klemming og fortinning—og reduserer dermed arbeidskostnader og menneskelige feil. Maskinen sikrer konsistent stripelengde, klemmedybde og fortinningskvalitet tråd etter tråd. Dette fører til raskere gjennomstrømning, ensartet produktkvalitet, redusert materialavfall og lar operatører styre flere maskiner eller utføre andre merverdiaktiviteter.

Hva er de viktigste fordelene med en 5-tråds maskin sammenlignet med enkelttrådsprosessorer?

Den primære fordelen er en dramatisk økning i produksjon. Ved å behandle fem tråder samtidig i en enkelt syklus, multipliseres produktiviteten sammenlignet med enkelttrådsmaskiner. Dette er avgjørende for å møte høyt volumetterspørsel. Den sikrer også perfekt konsistens på tvers av alle trådene i et sett, forenkler produksjonsplanlegging for harnisker med flere identiske leadere, og optimaliserer gulvplass ved å konsolidere funksjonen til flere enkelttrådsmaskiner i én enhet.
