Automatisk tresidig dobbeltrådskrympemaskin WPM-038F

Name: Automatisk tresidig dobbeltrådskrympemaskin WPM-038F
Brand: JINGWEI
SKU: WPM-038F
Availability: InStock
Rating: 5 (1 reviews)

Automatisk tresidig to-tråds crimping-maskin
Det er en helautomatisk wire-harness-prosesseringsmaskin, komplett med to ledninger: kutting, stripping og 3-endes klemmeklemme.
tekniske parametere kan settes på PLC-styrt berøringsskjerm med et engelsk operasjonsgrensesnitt. Maskinen styrt av
en kraftig servomotor sikrer presisjon i kuttelengde, skjæretoleranse, stripping og krymping. med forskjellige mateslanger
for å mate forskjellige trådstørrelser fra AWG28# til AWG16#. OTP horisontal form og rett form kan brukes i
denne maskinen, europeisk form eller koreansk form kan også brukes.
Effekt: AC220v/50/60hz
Funksjoner: 2 forskjellige ledninger som kuttes, strippes, én side klemmer begge ledningene i én terminal, på den andre siden klemmer hver ledning en forskjellig terminal 3.
Kapasitet: 4000 stk/t (L=150 mm)
Ledningsområde: AWG28#-AWG16# (kan tilpasses)
Kuttelengde: 65-9999 mm (kan tilpasses)
Skjærenøyaktighet: 0,5 mm + skjærelengde x0,2 %
Strippelengde: 0,5-8 mm (kan tilpasses)
Krympekraft: 2,0 T
Krimpslag: 30 mm (40 mm er valgfritt)
Applikasjonsområde: OTP applikator, europeisk applikator og koreansk applikator.
Lufttrykk: 5-6 kgf
Størrelse: 1090*1000*1980 mm
Vekt: 390 kg

Visning av prosesseringsresultat

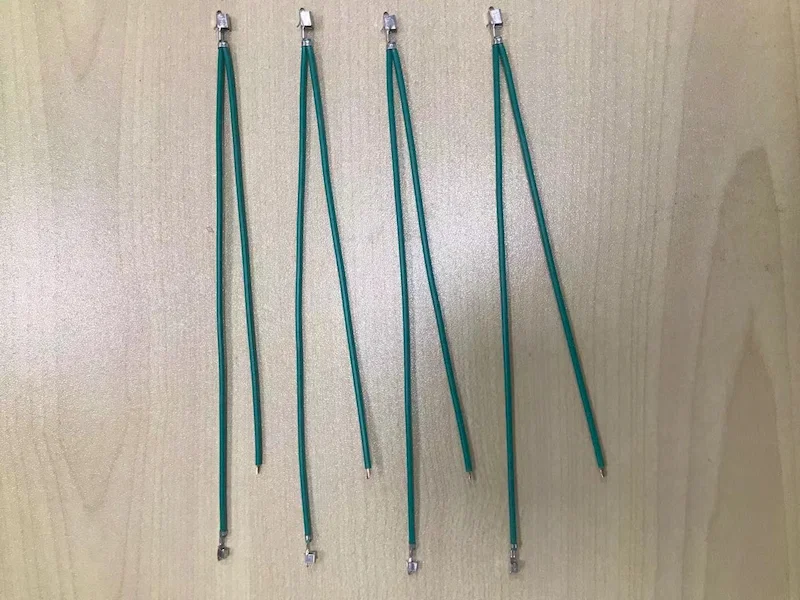

Eksempelvisning av tresidig totråds krimpemaskin

Hva er hovedfunksjonen til den automatiske 3-siders dobbelttrådklemaskinen WPM-038F?

WPM-038F er en fullautomatisk kabeltrådsprosesseringsmaskin designet for å kutte, strippe og klemme terminaler på to ledninger samtidig i en enkelt, integrert operasjon. Dens primære funksjon er å automatisere og betydelig akselerere produksjonen av kabeltråder med høy presisjon og konsistens.

Hvilke ledningstykkelser kan WPM-038F-maskinen håndtere?

WPM-038F er konstruert for å prosessere et allsidig spekter av ledningsdimensjoner, spesifikt fra AWG 28 til AWG 16. Dette gjør den egnet for et bredt utvalg applikasjoner innen bilindustri, hvitevarer, forbrukerelektronikk og andre bransjer som krever pålitelige ledningsavslutninger.

Hvor rask er den automatiske klemaskinen WPM-038F?

Denne maskinen tilbyr høyhastighetsproduksjon med en kapasitet på opptil 4000 enheter per time. Dens samtidige prosessering av dobbelttråd og fullautomatisk syklus øker produksjonen betydelig sammenlignet med manuelle eller halvautomatiske metoder, noe som øker den totale produksjonseffektiviteten.

Hva betyr '3-siders klemming' og hva er fordelene?

'3-siders klemming' refererer til terminalklemmetoden der klemmedoen påfører kraft fra tre sider (typisk topp, venstre og høyre) for å danne en sikker, gassett forbindelse rundt lederledningen og isolasjonen. Denne metoden gir overlegen mekanisk styrke, utmerket elektrisk ledningsevne og forbedret vibrasjonsmotstand sammenlignet med enklere klemstiler, noe som sikrer langsiktig pålitelighet i ferdige kabeltråder.

Hvordan opereres og kontrolleres maskinen?

WPM-038F har avansert PLC (Programmable Logic Controller) med et brukervennlig berøringsskjermgrensesnitt. Dette muliggjør enkel oppsett, lagring av flere jobbprogrammer og sanntids overvåking av produksjonsparametere. Operatører kan raskt endre ledningslengder, strippelengder og klemspesifikasjoner, noe som minimerer nedetid og sikrer konsistent, repeterbar kvalitet med minimal opplæring nødvendig.
