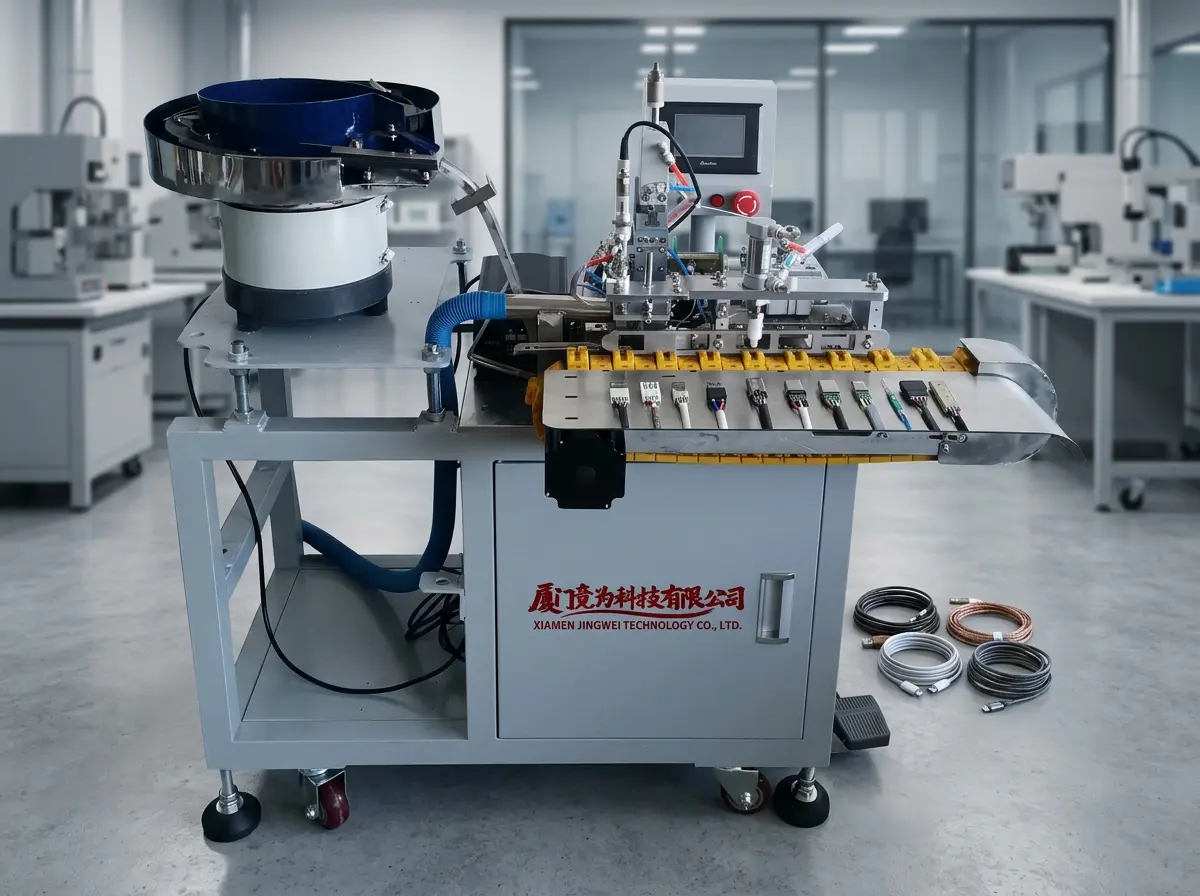

USB & Type-C Automatisk Lodde Maskin JW-USB501V11

Name: USB & Type-C Automatisk Lodde Maskin JW-USB501V11
Brand: JINGWEI
SKU: JW-USB501V11
Availability: InStock
Rating: 5 (1 reviews)

USB & Type-C Automatic Soldering Machine JW-USB501V11
1. Produktoversikt
Serien USB & Type-C Automatic Soldering Machine representerer toppen av presisjonsautomatisering innen kontaktorproduksjon. Med over 16 års kontinuerlig FoU-utvikling siden 2010, leverer denne produktlinjen uovertruffen pålitelighet og ytelse for produksjon av USB-, Type-C-, HDMI-, DC- og 3,5 mm hodetelefonkontakter. Designet spesifikt for kabel- og kontaktorproduksjonsmiljøer, kombinerer disse maskinene banebrytende teknologi med intuitiv betjening for å levere loddeskjøter av jevnt høy kvalitet i produksjonsskala. Enten du produserer standard USB-A-kontakter eller de nyeste Type-C-konfigurasjonene, gir denne serien fleksibiliteten, presisjonen og holdbarheten som kreves i moderne elektronikkproduksjon.

2. Produktegenskaper
• Halvautomatisk prosessflyt: Manuell lasting etterfølges av en fullautomatisk sekvens med avisolering, kapping, peeling, kjerneavisolering, vibrasjonsmating og automatisk lossing, noe som dramatisk reduserer lønnskostnadene samtidig som prosesskonsistens sikres.
• Intelligent visuelt veiledningssystem: Et integrert visuelt veiledningsgrensesnitt gir operatører intuitive diagnostiske verktøy, noe som gjør vedlikehold og feilsøking enkelt selv for mindre erfarne ansatte.
• Modulær CNC-bearbeidet design: Presisjons-CNC-bearbeidede modulære komponenter muliggjør rask demontering, enkelt vedlikehold og rask utskifting av deler for å minimere produksjonsstans.
• Miljøvennlig drift: Designet med miljøbevisst teknikk, minimerer maskinene avfallsgenerering og opererer innenfor strenge miljøoverholdelsesstandarder.
• Strukturelt optimalisert: Kraftig støpt og bearbeidet konstruksjon gir eksepsjonell stivhet og vibrasjonsmotstand, noe som sikrer stabil, repeterbar ytelse over lengre produksjonskjøringer.

3. Produktmodeller
Modell 1: JW-USB501V11+
JW-USB501V11+ er den avanserte flaggskipmodellen i serien, utstyrt med et sofistikert dobbeltskjermsystem som gir sanntids produksjonsovervåking og diagnostisk visualisering. Med den høyeste gjennomstrømningskapasiteten i serien, er denne modellen spesialbygd for høyvolumsproduksjonslinjer der maksimal produksjon og oppetid er avgjørende. De avanserte servodrevne systemene og intelligente prosesskontrollen leverer uovertruffen loddepresisjon på tvers av alle støttede kontaktortyper.
• Dobbeltskjerm for sanntids produksjons- og diagnosesystem
• Høyeste gjennomstrømningskapasitet i serien
• Avansert servodrevet bevegelseskontroll
• Ideell for høyvolums, kontinuerlige produksjonslinjer
Modell 2: JW-USB401V9.2
JW-USB401V9.2 har et integrert vibrasjonsskålsystem som betydelig forbedrer matesikkerheten og reduserer manuell intervensjon. Denne modellen finner en optimal balanse mellom kompakt fotavtrykk og kraftig ytelse, noe som gjør den til et utmerket valg for middels til høye produksjonsvolum der plassutnyttelse verdsettes sammen med produksjonsevne.
• Integrert vibrasjonsskålsystem for automatisert kontaktor mating
• Forbedret matesikkerhet og pålitelighet
• Kompakt, men kraftig design
• Ideell for middels til høye produksjonsvolumer
Modell 3: JW-USB401V9.1 / V9.1+
JW-USB401V9.1 og dens forbedrede variant V9.1+ tilbyr en mini-kompakt design som er ideell for plassbegrensede produksjonsmiljøer som små verksteder eller fasiliteter med begrenset gulvplass. Som den kostnadseffektive inngangsautomatiseringsløsningen i serien, leverer disse modellene den samme kjernepresisjonen og påliteligheten som produktlinjen er kjent for, samtidig som de er enkle å betjene og vedlikeholde.
• Mini-kompakt design for plassbegrensede miljøer
• Kostnadseffektiv inngangsautomatiseringsløsning
• Enkel å betjene og vedlikeholde
• V9.1+ varianten inkluderer forbedrede funksjoner for bredere kompatibilitet

4. Tekniske spesifikasjoner

Parameter	Spesifikasjon
Strømforsyning	AC 110-220V
Strømforbruk	300W
Trykkluftkrav	6-8 KG/cm²
Produksjonskapasitet	1 600 - 2 300 stk/time
Maskindimensjoner (L x B x H)	116 x 66 x 100 cm
Utbyttegrad	≥ 99%
Designlevetid	8 - 10 år
Anvendbar ledningstverrsnitt	Standard USB/datakabel ledningsspesifikasjoner

5. Produktfordeler
• Premium komponenter: Bygget med toppklasse komponenter fra Taiwan for dokumentert langsiktig pålitelighet og presisjonsytelse.
• Intelligent diagnosesystem: Avanserte innebygde diagnoser med trinnvis feilsøkingsveiledning muliggjør rask identifikasjon og løsning av feil, noe som minimerer nedetid.
• Modulær CNC-bearbeidet struktur: Presisjons-CNC-bearbeidet modulær konstruksjon sikrer strenge toleranser, strukturell stivhet og enkel vedlikeholdstilgang.
• Maksimal kapasitet opptil 2 300 stk/time: Bransjeledende produksjonsgjennomstrømning muliggjør høyvolumsproduksjon for å møte krevende produksjonsplaner.
• 99% verifisert utbyttegrad: Konsekvent oppnådd og verifisert utbyttegrad på 99% eller høyere sikrer minimalt avfall og maksimal produktkvalitet.
• 8-10 års utstyrsdesignlevetid: Robust teknikk og premiummaterialer gir en utstyrsdesignlevetid på 8 til 10 år, noe som beskytter investeringen din.
• Omfattende patentportefølje: Støttet av en omfattende portefølje med over 100 patenter innen nøkkelautomatiserings- og loddeteknologier, noe som sikrer banebrytende ytelse og innovasjon.

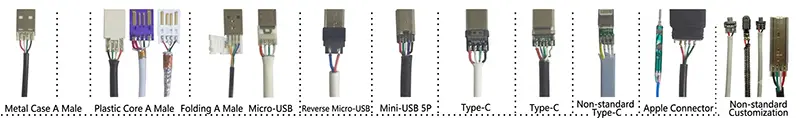

6. Kompatible kontakortyper
• USB-A metallskall hann
• USB-A plastkjerne hann
• USB-A foldet hann
• Micro USB
• Micro USB (omvendt)
• Mini USB 5-pin
• USB Type-C
• USB Type-C (ikke-standard)
• Apple Lightning
• Tilpassede / ikke-standard kontakter

7. Applikasjonsarbeidsflyt
Maskinen følger en strømlinjeformet, halvautomatisk arbeidsflyt designet for å maksimere gjennomstrømning samtidig som eksepsjonell loddekvalitet opprettholdes. Prosessen består av følgende trinn:
Trinn 1: Manuell lasting
Operatøren plasserer kontakter i presisjonsfeste, og posisjonerer dem for den automatiserte prosesssekvensen.
Trinn 2: Avisolering
Maskinen fjerner automatisk ytre kappe av kabelen til nøyaktig angitt lengde med høy presisjon.
Trinn 3: Kapping
Ledninger kuttes til nøyaktig nødvendig lengde, noe som sikrer dimensjonsnøyaktighet for videre bearbeiding.
Trinn 4: Peeling
Indre isolasjonslag fjernes forsiktig, og avdekker lederbuntene uten skade.
Trinn 5: Kjerneavisolering
Individuelle kjerneledninger avisoleres for å avdekke bare ledere, klare for lodding.
Trinn 6: Vibrasjonsmating
Det automatiserte vibrasjonsmatesystemet leverer kontakter i riktig orientering til loddestasjonen.
Trinn 7: Automatisk lodding
Presisjonslodding av alle kontakter utføres automatisk med kontrollert temperatur og holdetid for perfekte skjøter.
Trinn 8: Automatisk lossing
Ferdige produkter kastes automatisk ut av festet, klare for kvalitetsinspeksjon og pakking.

8. Typiske applikasjoner
• Datakabelproduksjon for forbrukerelektronikk
• Montering av forbrukerelektronikk og OEM-produksjon
• USB-kontaktorproduksjon for datatilbehør
• Produksjon av bilkabelnett
• Produksjon og montering av telekommunikasjonsutstyr

Hva er produksjonskapasiteten til USB & Type-C Automatisk Lodde Maskin JW-USB501V11?

JW-USB501V11 tilbyr en produksjonskapasitet fra 1 600 til 2 300 stykker per time (stk/t), avhengig av kontakttype og ledningsspesifikasjoner. Denne høyhastighetsevnen gjør den ideell for høyvolumsproduksjon av USB-, Type-C-, HDMI- og DC-kontakter, og sikrer effektiv gjennomstrømning i kabelmonteringslinjer.

Hvordan sikrer JW-USB501V11 høy loddekvalitet og pålitelighet?

Maskinen oppnår en utbyttegrad på ≥99% gjennom sin halvautomatiske prosessflyt, som inkluderer manuell lasting etterfulgt av automatisk trådstripping, kutting, avisolering, kjernestripping, vibrasjonsmating og lodding. Det integrerte intelligente visuelle veiledningssystemet gir sanntidsdiagnostikk og intuitiv betjening, mens den modulære CNC-bearbeidede designen sikrer presisjon og stabilitet, og minimerer feil og nedetid.

Hvilke typer kontakter kan JW-USB501V11 lodde?

Denne automatiske lodde maskinen er designet for lodding av USB-, Type-C-, HDMI-, DC- og 3,5 mm hodetelefonkontakter. Den er spesielt optimalisert for USB- og Type-C-trådlodding, noe som gjør den til en allsidig løsning for datakabel- og ledningsnettproduksjon, og støtter standard USB/datakabel ledningsdimensjoner.

Hva er nøkkelfunksjonene som gjør JW-USB501V11 enkel å vedlikeholde og betjene?

Nøkkelfunksjoner inkluderer en modulær CNC-bearbeidet design som muliggjør rask demontering og enkel delerbytte, noe som reduserer vedlikeholdsnedetid. Det intelligente visuelle veiledningssystemet gir intuitiv diagnostikk og feilsøking, selv for mindre erfarne operatører. I tillegg gir den kraftige støpekonstruksjonen vibrasjonsmotstand for stabil ytelse, mens den halvautomatiske prosessen reduserer lønnskostnader og sikrer konsistens.

Hva er strøm- og lufttrykkskravene for JW-USB501V11?

Maskinen opererer på en strømforsyning på AC 110-220V med et strømforbruk på 300W. Den krever et lufttrykk på 6-8 kg/cm² for riktig funksjon. Disse spesifikasjonene gjør den kompatibel med standard industrielle strøm- og trykkluftsanlegg, noe som sikrer enkel integrering i eksisterende produksjonsoppsett.
