Bruksanvisning for liten firkantet berøringsskjerm intelligent avisoleringsmaskin | Guide for flerfunksjons kabelkutt- og avisoleringsmaskin

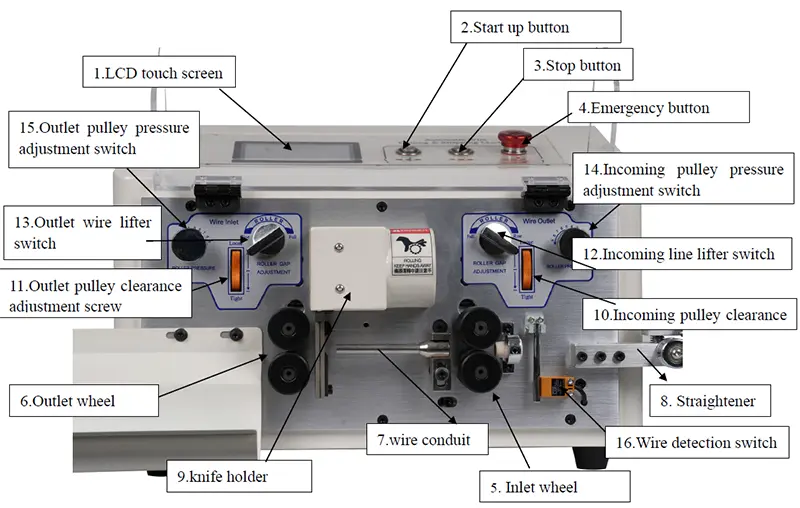

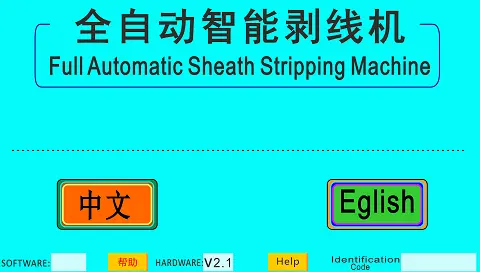

Kinesisk og engelsk kan byttes fritt, vennligst velg "Chinese" eller "ENGLISH" for å gå til neste side.
Følgende er hovedsiden for parameterinnstilling

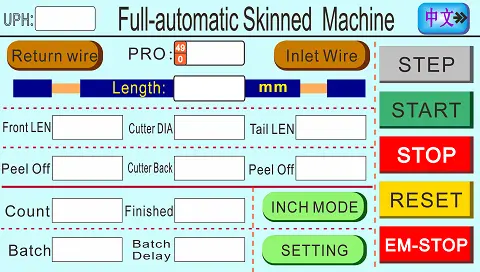

Betjeningsgrensesnittet til dette systemet består av en 160×107 LCD berøringsskjerm. Følgende vil introdusere funksjonen til hver tast:
Returner wire: Hold inne denne tasten, wiren kan transporteres gjennom wireinngangen og wirematinghjulet, og wiren kan trekkes tilbake fra skjærekanten, og kan justeres fritt etter behov.
Inngangswire: Hold inne denne tasten, wiren kan transporteres til skjærekanten gjennom wireinngangen under overføring av wirematinghjulet, og kan justeres fritt etter behov.
PRO: Programnummeret. Parametrene til wirestenger av forskjellige spesifikasjoner som må behandles lagres i forskjellige programnumre, slik at de kan kalles ut for bruk neste gang.
Lengde: Total lengde på kuttet og strippet wire (maks 100m).
Front LEN: Lengden på wirehodet som skal strippes for ytre kappe; det vil si lengden på kobberwiren som skal fjernes fra den ytre kappen.
Strip av: Når strippingsverdien er større enn wireende-verdien, er det full stripping, ellers er det halv stripping.
Tail LEN: Lengden på wirehalen som er strippet fra den ytre kappen; det vil si lengden på kobberwiren som er eksponert når den ytre kappen fjernes.
Cutter DIA: Dybden som kutteren skjærer den ytre huden ved stripping. Jo større knivbredde, jo grunnere er kuttet. Jo mindre den er, jo dypere vil den bli kuttet.
(Viktig påminnelse): Wire diameterverdien kan angis i henhold til den faktiske wire ytre diameteren, men den bør være litt mindre enn den faktiske størrelsen med omtrent 1-2mm for å kutte den ytre huden. For eksempel: den ytre diameteren til wire ytre kappe er 5mm, og wire diameteren bør angis rundt 4.5mm, Hvis kobberwiren er skadet, øk verdien; hvis wirehodet eller halen ikke kan strippes, reduser verdien)
Cutter Back: Verdien som kutteren vil trekke seg tilbake etter å ha kuttet inn i wiren ved stripping av huden; for å sikre at kutteren kan fange wiren og strippe huden. Jo tykkere wiren, jo større tilbaketrekningsverdi, og jo tynnere wiren, jo mindre tilbaketrekningsverdi.
(Tilbaketrekningsverdi: vanligvis satt omtrent 0.5-3mm, som betyr at kutteren trekker seg tilbake 0.5-3mm)
Count: Sett den planlagte produksjonsmengden. Når wiren behandlet av maskinen når denne verdien, vil maskinen automatisk stoppe og gi en melding.
Batch: Sett produksjonsbuntemengden, og maskinen kan pause i noen sekunder når den når den kvantitative mengden, og pause i henhold til tiden som er angitt av timeren.
Finished: Viser den faktiske totale mengden som for øyeblikket produseres. Når "Finished" = "Count", stopper maskinen automatisk.
Batch delay: Når maskinen når det angitte "Batch" nummeret, vil maskinen pause i henhold til den angitte tiden. Hvis den er satt til 1, vil den pause i 1 sekund, hvis den er satt til 2, vil den pause i 2 sekunder, og så videre. Når den er satt til "0", stopper maskinen, og du må manuelt trykke på startknappen for å fortsette kjøringen.
Step: Trykk på startknappen i automatisk modus, og maskinen vil automatisk kjøre til den angitte totale verdien og deretter stoppe; trykk på startknappen i enkelttrinnsmodus, maskinen vil bare arbeide for ett trinn, trykk på startknappen før du fortsetter til neste trinn; i enkeltsyklusmodus Trykk på startknappen, og maskinen vil kjøre for en syklus (kutting av en linje)
Start: Har samme funksjon som den grønne solide knappen på betjeningspanelet. Trykk den en gang, og maskinen vil starte til behandlingsmengden når den angitte totale mengden.
Stop: Har samme funksjon som den gule solide knappen på betjeningspanelet. Trykk den en gang, og maskinen vil stoppe automatisk etter å ha behandlet wiren.
Reset: Etter å ha satt parametrene, må den tilbakestilles en gang for å starte.
EM-Stop: Har samme funksjon som den røde solide knappen på betjeningspanelet. Trykk den når maskinen arbeider, og maskinen vil stoppe umiddelbart; når maskinen stopper, må maskinen tilbakestilles for å starte.


【Open/Close/Datum】
Disse tre knappene er brytere som må kalles når kutteren kalibreres.
Open: Når du klikker "Open" kontinuerlig, vil de øvre og nedre kutterne sakte åpne en viss avstand.
Close: Når du klikker "Close" kontinuerlig, nærmer de øvre og nedre kutterne seg sakte hverandre til lukkingene krysser hverandre.
Datum: Klikk "Datum" knappen for å raskt returnere kutteren til originalposisjonen.
【parameter settings】Sideoppsett instruksjoner

Pipe on: Wire røret kan slå.
Wheel on: Utgangsspolen kan løftes ved stripping av wirehodet (Maskinen med sylinderløftfunksjon har denne funksjonen).
Wire lack off: Etter at maskinen er startet, er det ingen wire i forhjulet, og maskinen stopper automatisk.
Cut rubber off: Etter at maskinen er startet, ved stripping av ytre kappe, klem klemmen for å slå av den strippede avfallshuden.
Slid arm off: Denne funksjonen krever at en robothånd er installert.
Roller speed: Rotasjonshastigheten til inn- og utgangswire spolene kan justeres fra 1 til 100, med 1 som den tregeste og 100 som den raskeste.
Cutter speed: Sett kjørehastigheten til kutteren, justerbart område er 1-100, 1 er tregest, og 100 er raskest.
Strip speed: Hastigheten for stripping av wirekappen kan justeres i området 1-100, med 1 som den tregeste og 100 som den raskeste.
Cut down speed: Sett kutterens kjørehastighet når kutteren kutter, justerbart område er 1-100, 1 er tregest, og 100 er raskest.
Ejection speed: Sett kjørehastigheten til wireutgangshjulet når wiren slippes ut. Det justerbare området er 1-100, 1 er tregest, og 100 er raskest.
【Length modify】Parameterinnstillingsbeskrivelse
【Length modify】：Brukes for å korrigere feilen i lengden på den faktiske behandlede wiren.
Set length: Setter verdien for lengden på linjen som skal trimmes.
Actual length: Den faktiske lengdeverdien kuttet av maskinen.
Etter å ha angitt denne faktiske verdien, trykk【Length modify】, maskinen vil kutte en linje med samme lengde som den angitte lengden.
Actual cutter Dia: Sett faktisk wire diameter.
Wire diameter coefficient: Generelt, ingen behov for å sette, systemet standard.
Factory set: Trykk denne tasten for å gjenopprette parametrene satt av maskinen til opprinnelig tilstand. Det anbefales å ikke trykke på denne tasten.

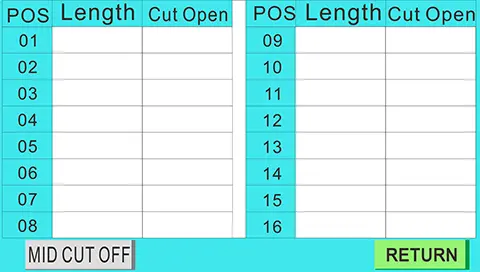

【Middle peel setting】：Trykk og gå inn i følgende innstilling
【Mid cut on/ off】I åpen modus er total lengde, linjehode og linjehalelengde på hovedsiden assosiert. Totalt 16 midtre strippinger, 01 posisjoner【Length】Angi posisjonen til det første kuttet i midten,【Cut open】er avstanden trukket. For eksempel：Total lengden er 200mm, strip 20mm på midten 100mm for å eksponere kobberwiren, det vil si sett 01 length = 100, strip = 20.

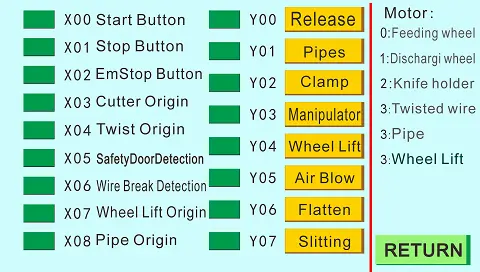

Trykk【IO Monitor】for å gå inn i følgende innstillingsside
Hvert IO overvåkingspunkt tilsvarer hvert koblingspunkt på hovedkortet. Vanligvis slås overvåking på når maskinen er unormal for å fastslå problemet.
Tips for stripping og feilsøking:
Ved feilsøking etter å ha angitt parametere, bytt først "automatisk" modus til "enkelttrinns" modus for å teste wiren. Etter å ha oppnådd tilfredsstillende resultater, bytt til "automatisk" modus for å formelt behandle wiren.
