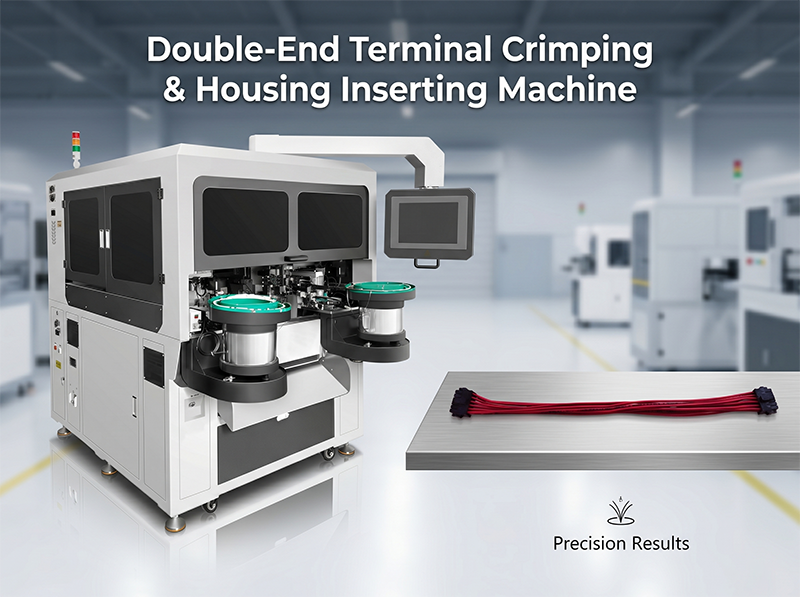

Dobbelendterminalkrimping og husinnsettingsmaskin JW-CK01
Produktintroduksjon
JW-CK01 Dobbelendterminalkrimping og husinnsettingsmaskin er en helautomatisk integrert trådbehandlingsmaskin som integrerer trådkutting, stripping, dobbelendterminalkrimping og husinnsetting i én operasjon. Den er mye brukt i produksjon av presisjonskabeltresser for ny energi, husholdningsapparater, 3C-elektronikk, kontakter og bilindustrien. Med stabil ytelse, høy presisjon og enkel betjening forbedrer den effektivt produksjonseffektivitet og produktkonsistens.
Tekniske parametere
1. Modell: JW-CK01 Dobbelendterminalkrimping og husinnsettingsmaskin
2. Skjerm: 15-tommers LCD-berøringsskjerm
3. Kontrollsystem: MCU-kontrollsystem
4. Kapasitet: Omtrent 1.600–2.600 stk/time for 100 mm trådlengde (faktisk kapasitet avhenger av arbeidsforhold)
5. Anvendelig trådmål: AWG30# – AWG16# (kan tilpasses for spesielle krav)
6. Behandlingslengde: 90 mm – 900 mm (kan tilpasses for lengre størrelser)
7. Strippelengde: 0,1 mm – 14 mm (justerbar)
8. Kuttenøyaktighet: ±0,1 mm
9. Krimpekraft: 1,5 tonn (kan tilpasses for spesielle behov)
10. Deteksjonsenheter: Visuell inspeksjon, trådfraværsdeteksjon, lufttrykkovervåking, papirsamling, terminalsviktssdeteksjon; trekkraft- og trykkovervåking (valgfritt)
11. Hjelpeenheter: Avfallspapirvikling, trådavfallssamling, taping
12. Standard eksterne konfigurasjoner: 8-akslet strekkavviklingsstativ, ferdigprodukttransportør
13. Strømforsyning: AC 220 V, 50 Hz (kan tilpasses)
14. Vekt: Omtrent 1.100 kg
15. Maskindimensjoner: L 2200 mm × B 1800 mm × H 2200 mm
16. Installasjonsplass: L 3200 mm × B 4000 mm × H 2200 mm
Liste over standardkomponenter
|
Punkt
|
Komponentnavn
|
Enhet
|
Mengde
|
|
1
|
Kuleskruer
|
sett
|
15
|
|
2
|
Lineære styringer
|
sett
|
31
|
|
3
|
Lufttrykkregulator
|
sett
|
2
|
|
4
|
Luftylindere
|
stk
|
31
|
|
5
|
Magnetventiler
|
stk
|
36
|
|
6
|
Luftfiltre
|
sett
|
1
|
|
7
|
Lufttrykkdetektor
|
stk
|
1
|
|
8
|
Reléer
|
stk
|
5
|
|
9
|
Luftslanger
|
sett
|
1
|
|
10
|
Rørkoblinger
|
sett
|
1
|
|
11
|
Lagre
|
sett
|
1
|
|
12
|
Visionssystem
|
sett
|
1
|
|
13
|
Fiberforsterker
|
stk
|
3
|
|
14
|
Berøringsskjerm
|
stk
|
1
|
|
15
|
Servomotorer
|
stk
|
14
|
|
16
|
Servodrifter
|
stk
|
14
|
|
17
|
Steppdrivere
|
stk
|
2
|
|
18
|
Steppermotorer
|
stk
|
2
|
|
19
|
Trykkstyringssystem
|
system
|
1
|
Merknader
Spesifikasjoner og konfigurasjoner kan endres uten forvarsel. Den endelige konfigurasjonen er underlagt den formelle salgskontrakten.
