Fullautomatisk terminaltverrsnittsanalysator for ledningsnett WPM-SE4

Oppnå enestående presisjon i kvalitetskontroll av ledningsnett med WPM-SE4 Fully Automatic Terminal Cross-Section Analyzer

Introduksjon:

I Det krevende landskapet innen produksjon av ledningsnett, noe som sikrer at Integriteten og påliteligheten til terminalkrimpene er avgjørende. Introduksjon WPM-SE4 helautomatisk terminaltverrsnittsanalysator, et toppmoderne presisjonsinstrument spesielt utviklet for å Revolusjoner kvalitetsinspeksjonen av ledningsnettet ditt. Dette Comprehensive System er ikke bare en maskin; Det er en komplett løsning, Nøye designet for å levere raskt, nøyaktig og repeterbart Tverrsnittsanalyse av kabeltrådsterminaler. Fra bilindustri til luftfart, gir WPM-SE4 produsenter på tvers av bransjer mulighet til å Garanterer de høyeste standardene for crimp-kvalitet, minimerer feil og maksimere produktets ytelse.

Nøkkelfunksjoner og fordeler: Presisjon, hastighet og automatisering omdefinert

Den WPM-SE4 står som et høydepunkt for ingeniørmessig dyktighet, og integrerer Banebrytende teknologier for å gi enestående ytelse og brukervennlighet erfaring. Her er en detaljert oversikt over de viktigste funksjonene som gjør Denne analysatoren er en uunnværlig ressurs for din kvalitetskontroll Operasjoner:

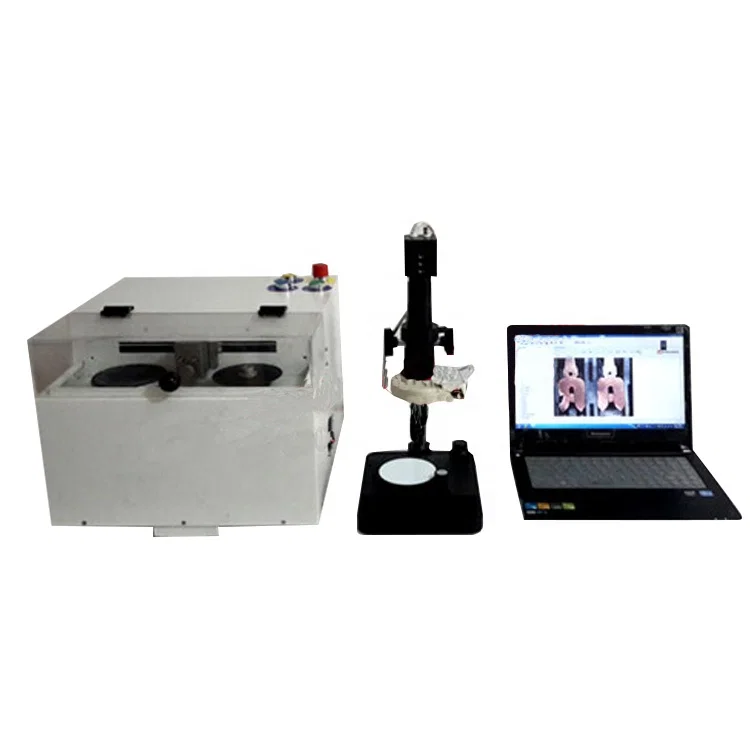

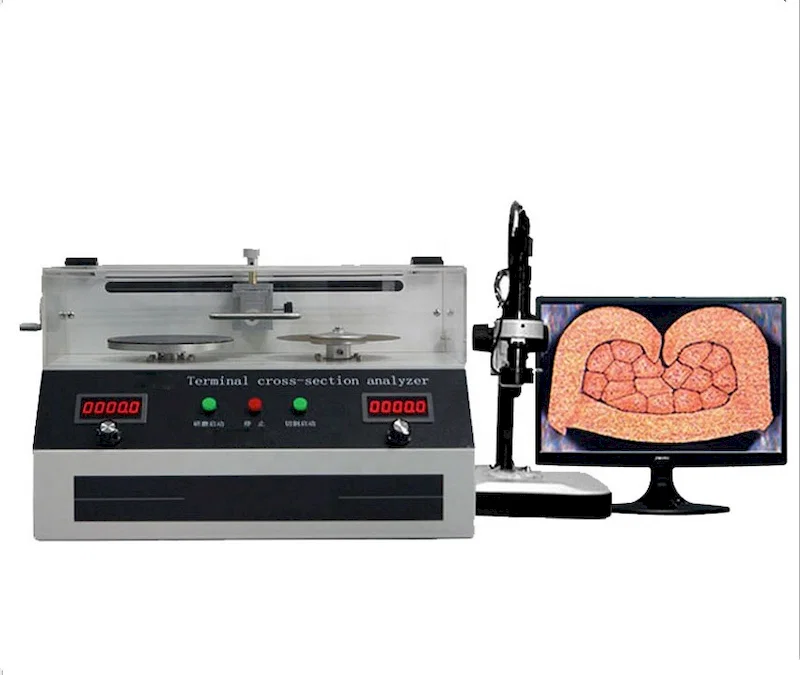

• Fullt automatisk, integrert system for strømlinjeformet arbeidsflyt: WPM-SE4 er et helautomatisk system som sømløst integrerer hvert steg i tverrsnittsanalyseprosessen. Fra presisjonskutting og sliping til optisk prøvetaking, korrosjonsrengjøring og bildeopptak, Alt er automatisert i en enkelt, sammenhengende enhet. Denne automatiseringen reduserer manuell inngripen drastisk, minimerer operatørfeil, og sikrer konsistente, repeterbare resultater.

• Patentert ettstegs kutte- og slipeteknologi: Ved å utnytte den nyeste patenterte teknologien utfører WPM-SE4 kutting og sliping i én synkronisert operasjon. Denne innovative tilnærmingen garanterer perfekt terminal flathet – en kritisk faktor for nøyaktig tverrsnittsanalyse. Dette eliminerer inkonsistenser som oppstår ved separat kutting og sliping prosesser, noe som gir en overlegen prøveforberedelse og er mer pålitelig Data.

• Enestående hastighet: Fullstendig analyse på bare 3 minutter: Tid er avgjørende i produksjon. WPM-SE4 er konstruert for hastighet, i stand til å fullføre all prosessering og analyse av en enkelt terminal på bemerkelsesverdige 3 minutter. Denne eksepsjonelle gjennomstrømningen øker kvaliteten din dramatisk Inspeksjonsprosess, som gir raskere tilbakemelding, raskere utstedelse identifikasjon, og økt produksjonseffektivitet.

• Enkel, praktisk og rask drift for forbedret brukeropplevelse: Til tross for sin avanserte teknologi er WPM-SE4 designet for enkel, praktisk og rask drift. Det intuitive grensesnittet og automatiserte prosesser minimerer opplæringen krav og maksimere operatørens effektivitet. Fokuser på resultater, ikke komplekse prosedyrer.

• Japan-importert høyoppløselig bildeopptakssystem for kompromissløs klarhet: I hjertet av WPM-SE4 ligger et Japan-importert høyoppløselig bildeopptakssystem. Dette avanserte systemet fanger utrolig detaljerte tverrsnittbilder, noe som sikrer nøyaktig måling og analyse. Den overlegne bildekvaliteten tillater presis evaluering av crimp egenskaper som fører til mer informerte kvalitetsbeslutninger. Systemet kan skilte med et japansk industrielt HD-videosystem på 5 millioner piksler, som leverer eksepsjonell visuell klarhet.

• Japan-importert segment uten zoom optisk system for detaljert observasjon: Analysatoren har et Japan-importert segment less zoom optisk system. Dette høykvalitets optikksystemet gir et totalt videoforstørrelsesområde på 30~312X, Dette gir både mulighet for oversiktsperspektiver og svært detaljert undersøkelse av crimp-strukturer. Dette allsidige forstørrelsesområdet sikrer deg kan analysere alle aspekter av terminaltverrsnittet med unntak klarhet.

• Presisjonskomponenter for urokkelig pålitelighet og presisjon: WPM-SE4 er bygget med førsteklassekomponenter for langvarig ytelse og eksepsjonell presisjon:

  • Tysk motor: Sikrer kraftig og pålitelig drift av skjære- og slipemekanismene.

  • Japanske Panasonic servomotorer (X- og Y-aksene): Gir presis og kontrollert bevegelse for både X- og Y-aksene under skjære- og slipeprosessen, som garanterer nøyaktighet og Gjentakbarhet.

  • Japansk Mitsubishi PLC-kontroller: Fungerer som systemets intelligente hjerne og sikrer smidig og koordinert drift av alle automatiserte prosesser.

• Omfattende terminalseksjonsanalyseprogramvare (Japan-importert): WPM-SE4 er utstyrt med profesjonell programvare for terminalseksjonsanalyse importert fra Japan. Denne programvaren er spesielt utviklet for analyse av crimp tverrsnitt, og tilbyr en rekke måle- og analyseverktøy til Kvantifiser kvaliteten på crimpen. For datasikkerhet og programvareintegritet, programvaren er utstyrt med en krypteringslås og leveres på CD.

• Bredt anvendelig ledningsområde for allsidig testing: WPM-SE4 er designet for å håndtere et bredt spekter av ledningsstørrelser, med et relevant ledningsområde på 0,01~50 mm2. Denne allsidigheten sikrer at analysatoren kan håndtere et bredt utvalg av ledningsnettapplikasjoner, fra delikate signalledninger til større effekt kabler.

• Holdbart og delikat tyskimportert blad: Kutteprosessen benytter et Dia.110X0,5 mm blad importert fra Tyskland. Dette bladet er kjent for sin delikate, men holdbare natur, og sikrer rene og presise kutt samtidig som det opprettholder langvarig skarphet og pålitelighet.

• Presis korrosjonsrengjøring for optimal bildeklarhet: Systemet inkluderer en terminal korrosjonsvæskerensingsprosess, som fullføres på bare 5 sekunder. Dette raske rengjøringssteget fjerner rusk og forurensninger fra tverrsnitt, som sikrer optimal bildeklarhet for nøyaktig analyse.

• Justerbar LED-belysning for jevn belysning: En helhvit justerbar LED-belysningsenhet gir jevn og kontrollert belysning av terminalens tverrsnitt. Denne justerbare belysningen sikrer optimal synlighet og bildekvalitet, uavhengig av terminalmateriale eller omgivelsesbelysning forhold.

• Kompakt fotavtrykk for enkel integrasjon i arbeidsområder: Med dimensjoner på W500XD350XH350 har WPM-SE4 et kompakt fotavtrykk, noe som gjør det enkelt å integrere i eksisterende laboratorie- eller produksjonsgulvarbeidsplasser.

Tekniske spesifikasjoner:

Bruksområder:

WPM-SE4 Fully Automatic Terminal Cross-Section Analyzer er essensiell for kvalitetskontroll i et bredt spekter av bransjer, inkludert:

• Produksjon av billedningsledningsnett: Sikre pålitelighet og sikkerhet i bilens elektriske systemer.

• Luftfart og forsvar: Oppfyller strenge kvalitetsstandarder for kritisk ledningsføring i fly og forsvarssystemer.

• Forbrukerelektronikk: Garanterer langsiktig ytelse for ledningstermineringer i elektroniske enheter.

• Industriell utstyrsproduksjon: Verifisering av robustheten til ledningsføring i maskiner og kontrollsystemer.

• Produksjon av medisinsk utstyr: Opprettholde høyeste kvalitetsnivå for ledningsføring i livskritisk medisinsk utstyr.

• Hva er hovedanvendelsen av WPM-SE4 Fullautomatisk Terminaltverrsnittsanalysator?

  WPM-SE4 er designet for presis kvalitetskontroll i produksjon av kabeltrær og ledningsnett. Den analyserer automatisk klemtverrsnitt for å sikre riktig ledningskomprimering, isolasjonsplassering og terminalintegritet, noe som er avgjørende for elektrisk pålitelighet og sikkerhet i bil-, luftfarts- og elektronikkindustrien.

  Hvilket forstørrelsesområde tilbyr WPM-SE4 og hvorfor er det viktig?

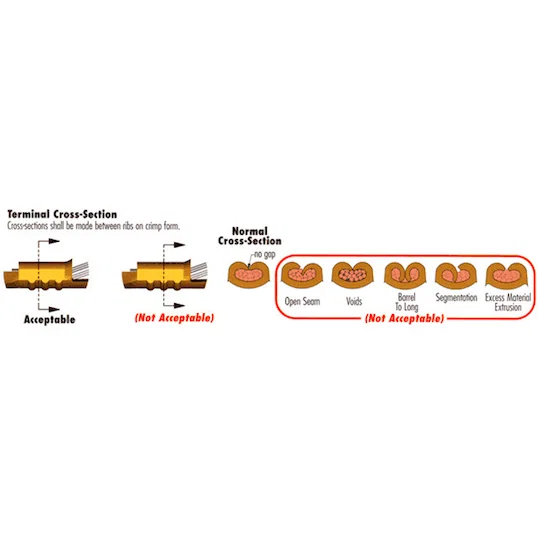

  Analysatoren tilbyr et bredt forstørrelsesområde fra 30X til 312X. Dette er avgjørende for detaljert inspeksjon av ulike terminalstørrelser og klemtyper, noe som lar operatører tydelig visualisere små defekter som hulrom, sprekker eller feil fordeling av lederstrimler som kan svekke tilkoblingsytelsen.

  Hvordan forbedrer den automatiske funksjonaliteten kvalitetskontrollen av kabeltrær?

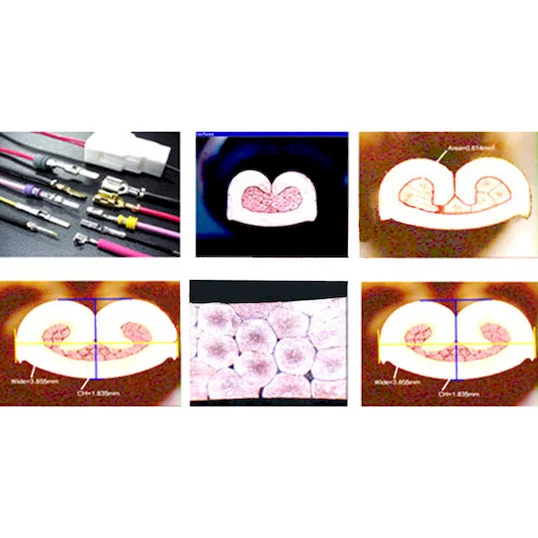

  Den fullautomatiske driften eliminerer menneskelige feil og subjektivitet fra måleprosessen. Når en prøve er lastet, fanger systemet automatisk opp, analyserer og rapporterer om nøkkelparametere som klemmehøyde, bredde og tverrsnittsareal, noe som sikrer konsistent, repeterbar og høyhastighetsinspeksjon for å øke den totale produksjonskvaliteten og gjennomstrømningen.

  Hva er betydningen av måleområdet 0,01-50mm² og japansk HD-bildebehandling?

  Det brede området på 0,01-50mm² lar analysatoren håndtere alt fra ultrafine til tungterminaler, noe som gjør den allsidig for ulike produksjonslinjer. Det japanske høyoppløselige bildesystemet leverer usedvanlig klare, skarpe og kontrastrike bilder, og muliggjør nøyaktig påvisning av selv de minste feil for pålitelige og presise kvalitetsvurderinger.

  Hva er hovedfordelene med å integrere WPM-SE4 i en ledningsprosesseringsarbeidsflyt?

  Integrering av WPM-SE4 forbedrer kvalitetskontrollen ved å gi objektiv, datadrevet inspeksjon, redusere avfall og omarbeidingskostnader. Den øker inspeksjonshastigheten og konsistensen, støtter overholdelse av bransjestandarder (som ISO og bilspesifikasjoner), og hjelper til slutt produsenter med å levere mer pålitelige kabeltrær, noe som forbedrer produktsikkerheten og kundetilfredsheten.
