Automatisk 3-akset AB-limdoseringsmaskin JW-GL03

📅 2026-01-27 👁️ 1,162
  • Modellnr: JW-GL03

  • Spesifikasjoner

    Type: Automatisk 3-akset AB-limdispenseringssystem
    Funksjon: Erstatter manuell drift med høypresisjonsprogrammering
    Applikasjoner: Prikker, striper, buer og mønstre på ulike overflater
    Filstøtte: PLT-filer, TCF-filer, G-kodefiler
    Egnet limtyper: Anaerob, cyanoakrylater, epoksyharpiks, UV-lim, AB-lim, polyuretanharpikslim
    Bruksområder: Elektroniske komponenter, PCB-binding, sensorer, batteripakking, mekaniske tetninger
  • Forespørsel nå

JW-GL03 er en tre-akset AB-limdoseringsmaskin bygget rundt et dedikert doseringsstyresystem. Den programmerer punkter, striper, buer og lukkede mønstre på flate og krumme overflater, og tar PLT-, TCF- og G-kodefiler så vel som datagrafikk, så en tegning kan brukes som banekilde.

Manuell tokomponentdosering binder resultatet til operatøren: strengbredden følger håndhastigheten, og det blandede limet begynner å herde før mønsteret er ferdig. GL03 kjører banen fra styresystemet og doserer AB-lim, epoksy, silikon, UV-lim, cyanoakrylat, fugemasse og ledende lim gjennom hodet, så strengen følger de samme koordinatene på hvert emne. Interlokk-vernebøylen over ventilen holder hendene ute av doseringssonen mens aksene er i bevegelse.

GL03 skiller seg fra GL01 og GL02 i styring snarere enn i akser. GL01 er en benkrobot matet fra sprøyte med trykkregulator og uten dedikert kontroller; GL02 er den gulvstående tokomponentmaskinen med 10:1-dosering og to tanker; GL03 er benkmaskinen med tre-akset doseringsstyresystem, inngang for datagrafikk og to fixturplattformer på basen.

Nøkkelfunksjoner

1. Tre-akset doseringsstyresystem programmerer punkter, striper, buer og mønstre, så banen lagres i kontrolleren i stedet for læres inn emne for emne.

2. Filstøtte for PLT, TCF, G-kode og datagrafikk, slik at en CAD-tegning kan brukes som doseringsbane.

3. Tre-akset bevegelse over plan og krumme overflater, som følger konturer en doser med fast høyde ikke når.

4. Sju limfamilier i ett hode: AB-lim, epoksyharpiks, silikon, UV-lim, cyanoakrylat, fugemasse og ledende lim.

5. To fixturplattformer på basen, som gir to emneplasseringer innenfor arbeidsområdet.

6. Interlokk-vernebøyle over doseventilen, med nødstoppet på basen, som holder doseringssonen lukket mens aksene beveger seg.

Tekniske spesifikasjoner

ParameterSpesifikasjon
ModellJW-GL03
MaskintypeTre-akset AB-limdoseringsmaskin, benkramme
StyresystemTre-akset doseringsstyresystem
ProgrammeringPunkter, striper, buer og mønstre, høy presisjon i baneprogrammering
FilstøttePLT, TCF, G-kode, datagrafikk
OverflatekompatibilitetPlan og krumme overflater
LimtyperAB-lim, epoksyharpiks, silikon, UV-lim, cyanoakrylat, fugemasse, ledende lim
EmnefesteTo fixturplattformer på basen
BruksområderElektroniske komponenter, kretskort, sensorer, releer, bildeler, apparater, batteripakking

Bruksområder

— Liming på kretskort – AB-lim- eller epoksyprikker og -striper på kortmonterte komponenter og forsterkningskanter.

— Montering av sensorer og releer – mønstre av ledende lim eller fugemasse på hus, dosert fra en lagret konturvei.

— Bil-elektronikk – liming av kontakter og hus på krumme overflater der et hode med fast høyde ikke kan følge.

— Batteripakking – strukturelle epoksystriper mellom celleholdere og modulrammer.

— Betjeninger på husholdningsapparater – mønstre av fugemasse og UV-lim på displayvinduer og bryterhus.

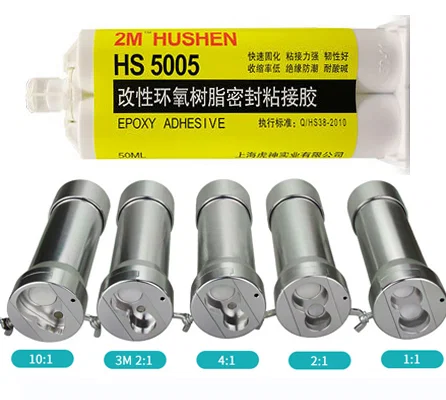

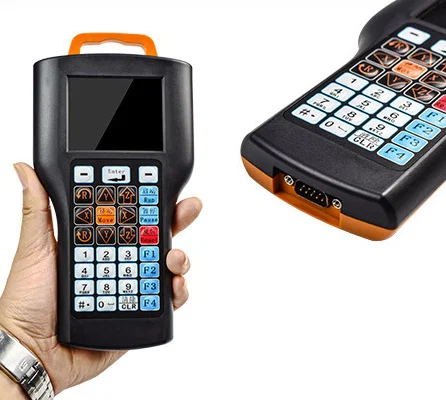

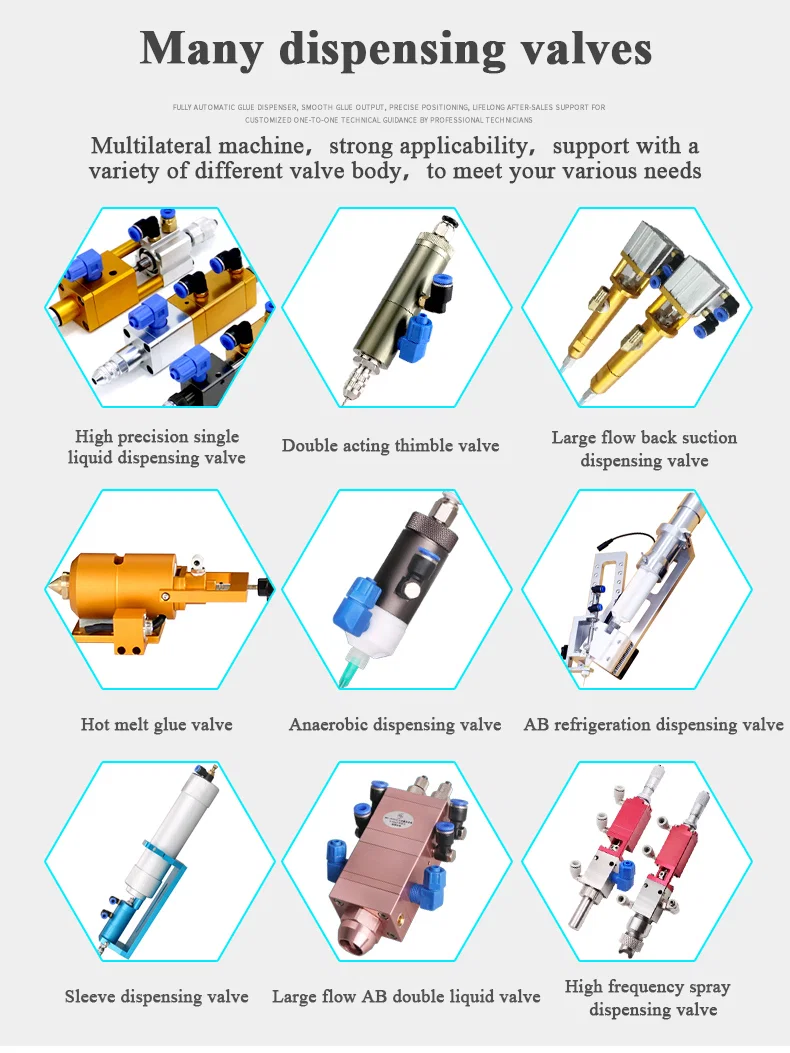

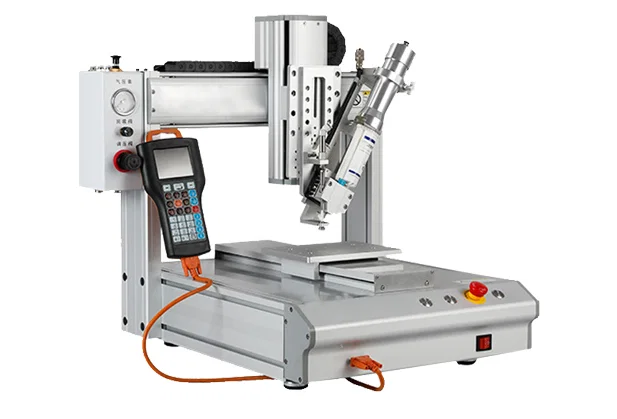

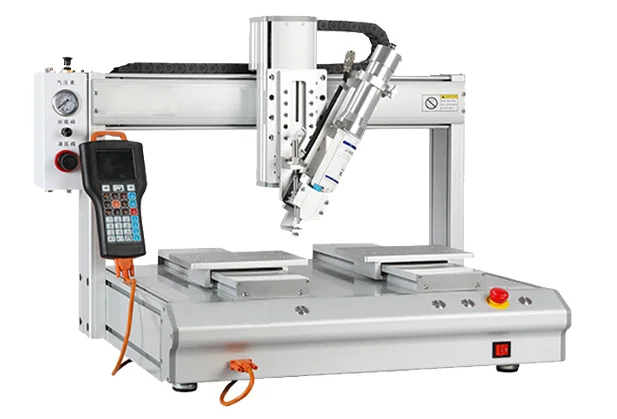

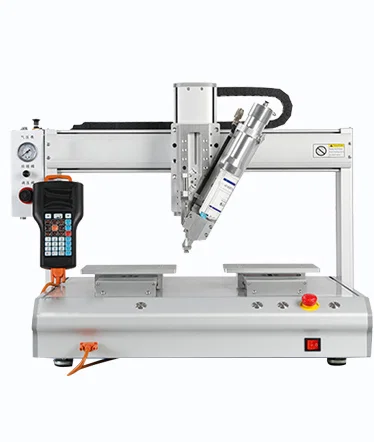

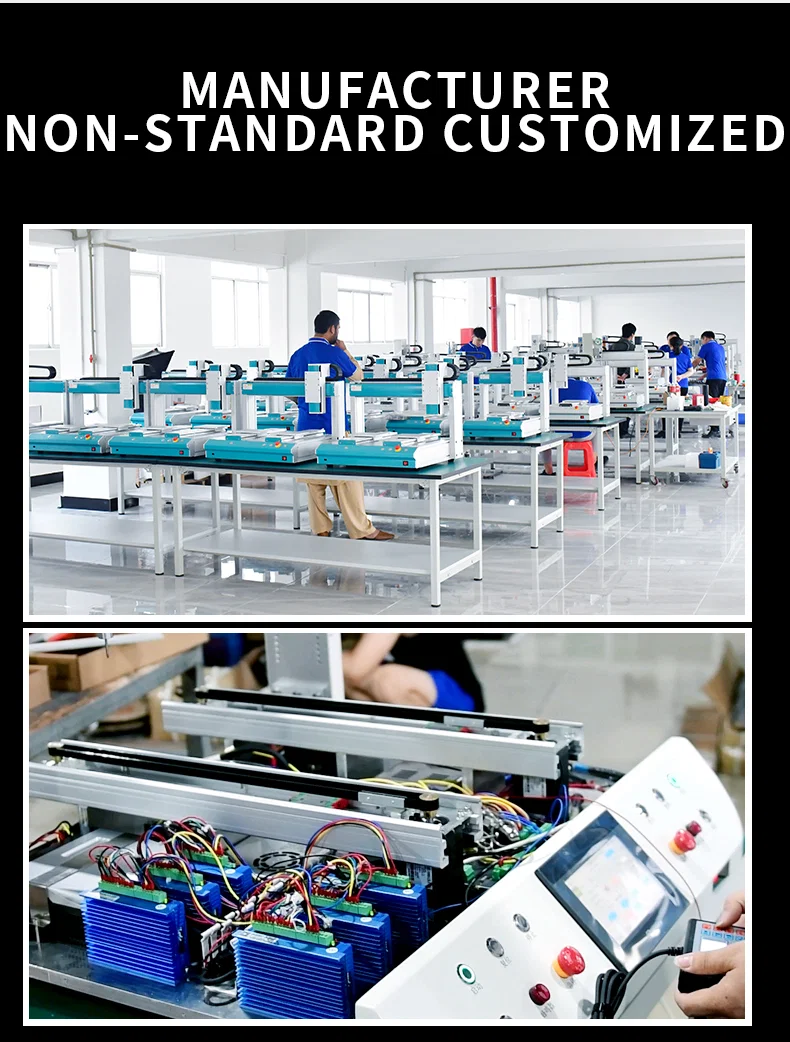

Three-axis AB glue dispensing machine with teach pendant, front viewAB glue dispensing machine with two work platforms and mixing valveSide view of automatic glue dispensing robot with pneumatic control boxHandheld teach pendant keypad close-ups for glue dispensing programming2M HS500 epoxy adhesive cartridge with 10:1, 2:1, 4:1 and 1:1 mixing tubesGrid of dispensing valves: single liquid, double acting, hot melt and sprayApplication collage of glue dispensing on phone housings, LED boards and PCBsFactory line of glue dispensing machines being assembled and wired
